切横流多滚筒组合式脱粒分离试验台
切横流多滚筒组合式脱粒分离试验台

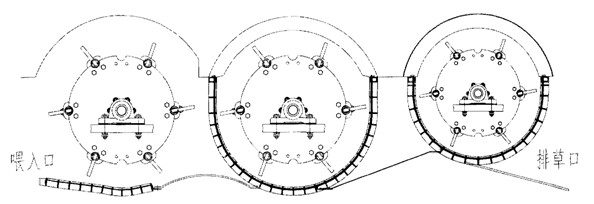

第Ⅰ切流脱粒分离装置、第Ⅱ横轴流脱粒分离装置和第Ⅲ(可选)横轴流脱粒分离装置。每个脱粒分离装置都是由钉齿脱粒滚筒、栅格凹板筛和顶盖3部分组成,每两个脱粒分离装置之间采用过渡板连接,脱粒分离装置的结构简图如图1所示;

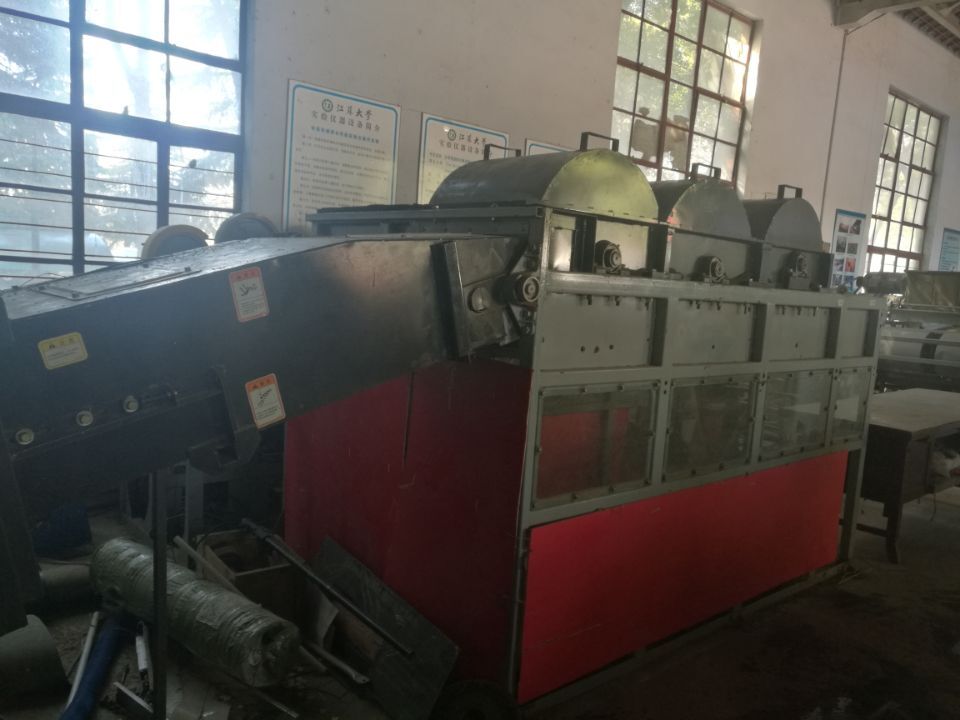

为研究切横横脱粒分离装置的谷物脱粒分离性能,研制了切横横脱粒分离装置试验台,结构如图2所示。第Ⅰ切流脱粒分离装置、第Ⅱ横轴流脱粒分离装置可以单独试验或组合进行试验。

称取一定质量刚从田间割回来的谷物有序均匀的铺放在宽1m,长15m-20m的输送带上,输送带线速度设定为1m/s。试验时,均匀铺放在输送带上的谷物(以水稻铺放方式为例如图9所示)经喂入搅龙和输送槽进入第Ⅰ切流脱粒分离装置和第Ⅱ横轴流脱粒分离装置内进行初脱、主脱分离,将难脱的水稻籽粒抛向第Ⅲ横轴流脱粒分离装置进行复脱分离,随后茎秆从排草口排出,脱出籽粒和杂余经脱粒凹板筛分离后落入接料盒中,接料盒尺寸为长130mm、宽130mm、高130mm,滚筒轴向方向共10列,滚筒径向方向共15行,为使试验数据准确无误,对接料盒中的脱出混合物成分采用人工处理。
