船舶电站管理系统BT-PMS
船舶电站管理系统BT-PMS(Power Management System)

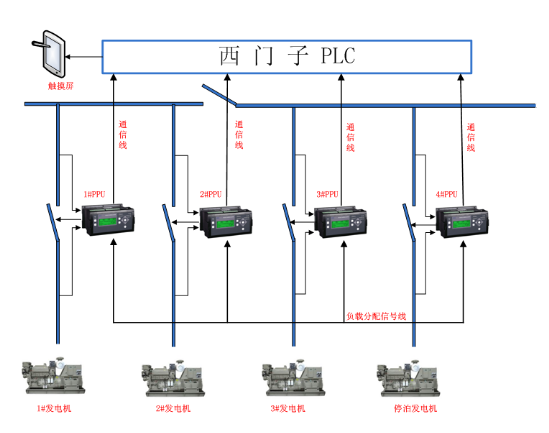

船舶电站管理系统是一个具备电站管理及监控显示的控制系统,通过船舶电站电气综合监控系统可以直接控制发电机的起停、升降速,及对发电机进行常规保护和常规故障报警。并可以直接通过监控系统增加、减少负载,并有对应指示。系统能够自动完成机组的并网、功率平均分配、自起动和轻载解列等一系列功能。

船舶电站管理系统BT-PMS(Power Management System)

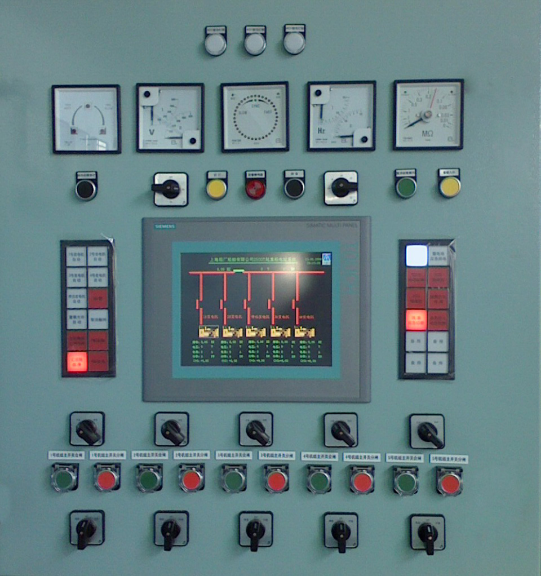

船舶电站管理系统(主配电板)
船舶电站管理系统是一个具备电站管理及监控显示的控制系统,通过船舶电站电气综合监控系统可以直接控制发电机的起停、升降速,及对发电机进行常规保护和常规故障报警。并可以直接通过监控系统增加、减少负载,并有对应指示。系统能够自动完成机组的并网、功率平均分配、自起动和轻载解列等一系列功能。


发电机及船舶电网的保护、监控和指示
发电机组的故障检测和报警、自动切换和停机控制
发电机备用逻辑的编制和根据负荷原则起动/并联和停机/解列
电网断电后自动起动和连接备用发电机,辅助泵的顺序起动
发电机的速度、频率自动调节,自动平衡有功负荷分配
非重要负载的自动优先脱扣
大负载起动控制(重载询问和起动允许)
和船舶监测报警系统的数据通讯
Ship power and electric integrated monitoring system is a control system that has power management and monitor display, through which one can control the generator’s shut-down, speed up and down, and make ordinary protection and alarm for the generator. Besides, it could also increase and decrease loads through monitor system, with corresponding indication. The system can automatically accomplish such functions as synchronization, power equal distribution, automatic start, decrease load and stepout.


主要功能:
本装置控制功能包括如下项目,用户根据使用要求选择其中部分功能,具体由订货予以明确。
1本装置设有自动、手动选择开关,并且机旁操作优于遥控。
2顺序选择功能,通过手动-自动选择开关将发电机的备用顺序输入PMS。
    3机组自动启动 电站启用时,正确进入备用顺序的发电机按照备用顺序按需启动。
机组在自动起动时,如果机组起动未获得成功,则本系统自动形成下一次的起动指令,三次启动失败后起动指令自动地转移到下一台机组。
4自动投网与运行
当电网失电时,起动成功的机组在频率和电压达到一定数值以后,立即自动投网运行,并维持电站的调频精度在规定范围内。
5功率分配
当电网有电(不是岸电)且机组处于自动时,起动成功的机组在频率和电压要求时,待并机组自动并网,实现并联运行,并维持电站的调频精度和并联运行机组间的有功功率分配差度在规定范围内。
6机组的自动解列与停机
a. 当电站的负荷减少到一定数值时,或根据使用要求,在平滑地自动转移负荷后,按照备用顺序逆序自动解列、停机。
b. 当运行的机组发生一般故障时,在平滑地自动转移负荷后,自动解列、停机。
c. 具有(手动-自动)取消轻负荷解列功能。
d. 手动输入解列信号,在平滑地自动转移负荷后,自动解列、停机。
7 具有分级卸载的功能。
8 具有重载投入自动控制的功能,可有多级重载问询功能。
9逆功保护能力。
10半自动并车、解列功能,在机组处于备用顺序下可手动输入并车或解列信号实现半自动并车或解列。
11 停泊发电机与主发电机的半自动换车功能。
12装置的安全功能
a. 按故障安全的原则进行设计。
b. 装置失电时,不影响机组和主配电板的安全运行,不影响手动操作。
c. 当电力系统短路引起发电机断路器跳闸时,本紫铜将进行可靠地自动闭锁。
d.如主开关在30秒内连续两次异常脱扣,则PMS不进行任何动作,直到手动复位。
13监视与报警功能
     报警时声音与闪光信号同时发出,人工消音后闪光变平光,当故障消除时按下复位报警指示灯熄灭;报警应答后,在原故障尚未消除又发生新故障时,声光报警再次动作。
a.本系统可监视汇流排与发电机运行参数,发电机启动、运行、停止。
  b报警功能:
电站报警内容:每台发电机逆功、过载、三段电流保护、机组故障、启动故障、ACB电源故障、合闸失败等故障。汇流排高压、低压、高频、低频、有功差值大、无功差值大、PMS故障、PMS失电等。
其他故障报警:440V绝缘低、220V绝缘地、24V电源故障、隔离开关跳闸等。

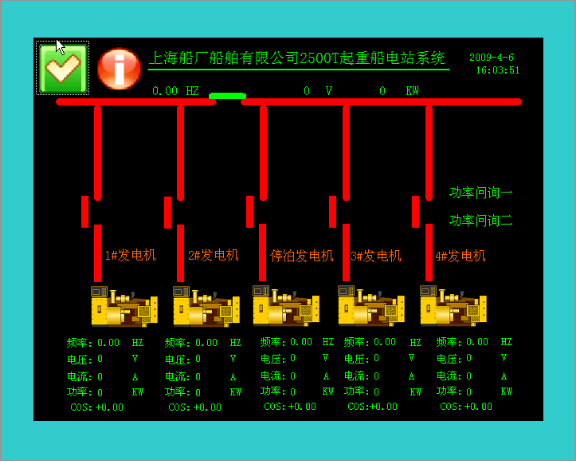

14 图形化显示界面
采用西门子触摸显示屏,能直观的显示监视参数、报警信息、汇流排状态、发电机运行状态、主开关状态,PMS自身记录1024条报警信息均可通过触摸屏翻看。

Protection, monitoring and indication for generator and ship power. Failure detection and alarm, auto-changeover and shut-down control for generator engine set. According to the load capacity to control the generator start/ synchronization and shedding/stop.  Automatic start & connect stand-by generator at blackout, sequential restart of auxiliary pumps. Automatic speed & frequency regulation for generators, active load-sharing.Preferential trip of unessential consumers; Heavy load start control (heavy load request and start permission).
